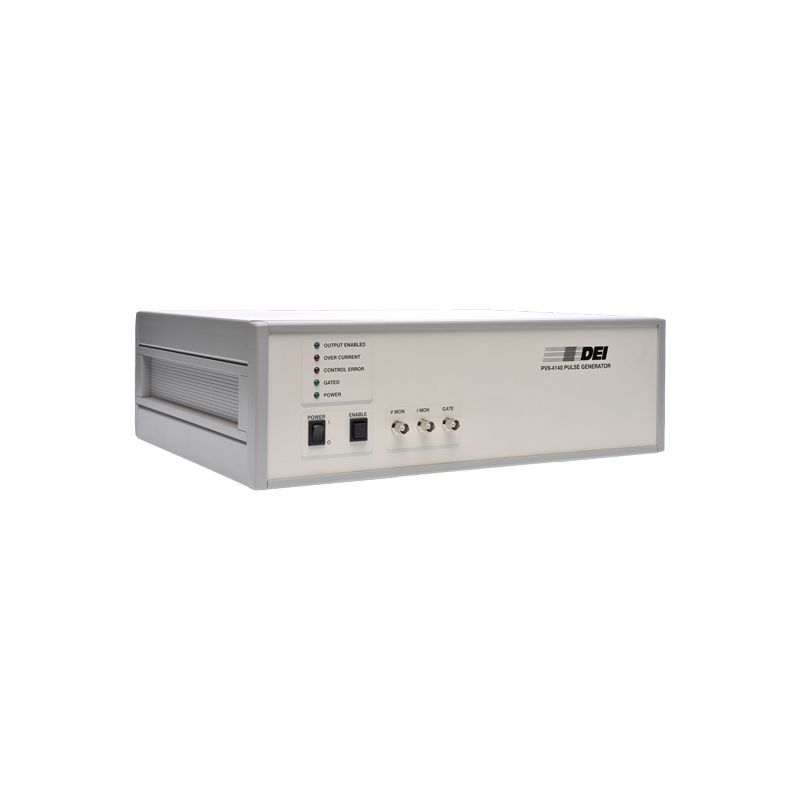

美國DEIPVX-4140脈沖發生器
詳細信息| 詢價留言品牌：美國DEI 加工定制：否 型號：PVX-4140 脈沖信號：- 脈沖寬度：＜60 納秒至直流 電壓：- V 頻率：- Hz 適用范圍：- 重量：8.2kg 最小值：0 伏 最大值：±3500 伏（高壓電源 - 低壓電源） 重量：8.2kg 美國DEI PVX-4140脈沖發生器,本產品可產生*高 3500V 的高速高壓波形，針對高阻抗容性負載優化設計，非常適合為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。現在熱賣中，如需購買，可通過客服熱線聯系我們！
美國DEI PVX-4140脈沖發生器產品簡介
PVX-4140 脈沖發生器可產生*高 3500V 的高速高壓波形，針對高阻抗容性負載優化設計，非常適合為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。其堅固且多功能的設計，也適用于功率管柵極、普克爾盒、Q 開關、聲換能器、微通道板、光電倍增管和像增強器的脈沖或選通驅動。PVX-4140 卓越的脈沖保真度，能讓所有搭載該設備的系統性能達到*優。
該設備可生成 3500V 的輸出電壓脈沖，上升和下降時間均不超過 25 納秒，在容性負載下能輸出紋波極小的直流平電壓脈沖。可產生從地電位到 + 3500V 或從地電位到 - 3500V 的單端輸出脈沖；同時，通過接入低壓（VLow）和高壓（VHigh）兩路電源輸入，還能生成以偏離地電位的直流電壓為基準的脈沖，該直流偏置電壓范圍為 - 3500V~+3500V，電源電壓*大壓差≤3500V。
PVX-4140 需用戶外接晶體管 - 晶體管邏輯（TTL）門控信號、高壓直流電源，也可按需接入直流偏置電源。輸出脈沖的寬度和頻率由門控信號控制，脈沖輸出電壓則由輸入直流電源的幅值決定。當輸入門控信號為高電平時，高壓電源（VHigh）與輸出端連通；當輸入門控信號為低電平時，低壓電源（VLow）與輸出端連通。因此，若對輸入門控信號進行邏輯反相處理（設備未發脈沖時門控信號保持高電平），當門控信號跳轉為低電平時，低壓電源（VLow）接入輸出端，即可生成負向脈沖。
PVX-4140 的前面板配備狀態指示發光二極管（LED），可實時監測發生器工作狀態；同時搭載儀器級別的電壓和電流監測接口，能直接實時觀測輸出電壓和電流波形，無需外接高壓示波器探頭。
本脈沖發生器采用直接耦合、風冷式固態半橋（圖騰柱）設計，脈沖上升和下降速度一致，功耗低，且幾乎無過沖、下沖和振鈴現象。內置過流檢測和關斷電路，可有效保護設備，避免因負載或互連電纜出現電弧、短路造成損壞。控制和保護邏輯電路、輔助電源、儲能模塊及輸出網絡均集成于 PVX-4140 機身內部，可直接與負載連接，無需在脈沖發生器和負載之間增設串聯 / 并聯電阻、阻抗匹配網絡，也無需額外配置儲能模塊（電容組），相關功能均由設備內部完成。
產品特點
高壓高速脈沖輸出，0~±3500V 可調，上升 / 下降時間≤25ns，脈沖寬度 60ns 至直流，脈沖保真度優異
適配性強，專為高阻抗容性負載優化，也可驅動阻性 / 感性負載，負載電容覆蓋幾 pF 至數百 pF
頻率表現出色，3500V 連續輸出 PRF 達 30KHz，低壓 / 低容負載下可達 400KHz，突發模式*高 5MHz
輸出形式靈活，支持單端正 / 負脈沖，也可生成帶 - 3500V~+3500V 直流偏置的脈沖
集成化設計，內置過流 / 電弧 / 短路保護，無需外接阻抗匹配網絡、儲能模塊，可直接連接負載
操作便捷，配備前端 LED 狀態指示、儀器級電壓 / 電流實時監測，無需高壓示波器探頭
應用場景
飛行時間質譜儀、加速器：粒子束靜電調制的引出柵極、偏轉板驅動
激光 / 光學設備：普克爾盒、Q 開關的脈沖 / 選通控制
真空 / 光電器件：功率管柵極、微通道板、光電倍增管、像增強器脈沖驅動
超聲 / 檢測領域：聲換能器的高速脈沖激勵
科研實驗：各類需要高壓、高速、高保真脈沖信號的實驗室測試與原型開發
工業測控：高精度電容性負載的脈沖驅動、高速信號調制與控制場景
PVX-4140脈沖發生器技術參數
（所有規格均為接 50 皮法容性負載、通過 6 英尺（約 1.8 米）RG-59（75 歐姆）同軸電纜測試所得）
輸出
*小值：0 伏*大值：±3500 伏（高壓電源 - 低壓電源）調節方式：由輸入電源電壓控制脈沖上升和下降時間：≤25 納秒（10%~90% 幅值）脈沖寬度：≤60 納秒至直流，由輸入門控信號控制脈沖重復頻率（PRF）：單脈沖模式；3500V 連續輸出時*高 30 千赫（*大值受功耗限制 ¹）；突發模式下*高 5 兆赫*大平均功率：由輸入門控信號控制*大占空比：連續工作電壓跌落：＜1%過沖 / 下沖：＜5%傳輸延遲抖動：典型值 120 納秒；脈沖間抖動＜200 皮秒輸出連接器及電纜：SHV 連接器，標配 6 英尺（約 1.8 米）RG-59（75 歐姆）同軸電纜
直流輸入電壓（+VIN，高壓電源）
絕對*大值：+3500 伏絕對*小值：-3500 伏相對*大值：高于低壓電源電壓 + 3500 伏相對*小值：高于低壓電源電壓 0 伏
直流輸入電壓（-VIN，低壓電源）
絕對*大值：+3500 伏絕對*小值：-3500 伏直流輸入連接器：SHV 連接器，位于設備后板（高壓、低壓各 1 個）
門控信號
信號源及連接器：TTL 電平，50 歐姆阻抗，連接器為 BNC 型，位于設備端板
電壓和電流監測
電壓監測：1000:1 分壓，1 兆歐阻抗，BNC 連接器電流監測：10 安 / 伏，50 歐姆阻抗，BNC 連接器
通用參數
輔助電源：90~240 伏交流，50/60 赫茲外形尺寸（不含連接器）：19 英寸寬 ×5.2 英寸高 ×13 英寸深（48.25 厘米寬 ×13.2 厘米高 ×33 厘米深）近似重量：18 磅（8.2 千克） -
-
