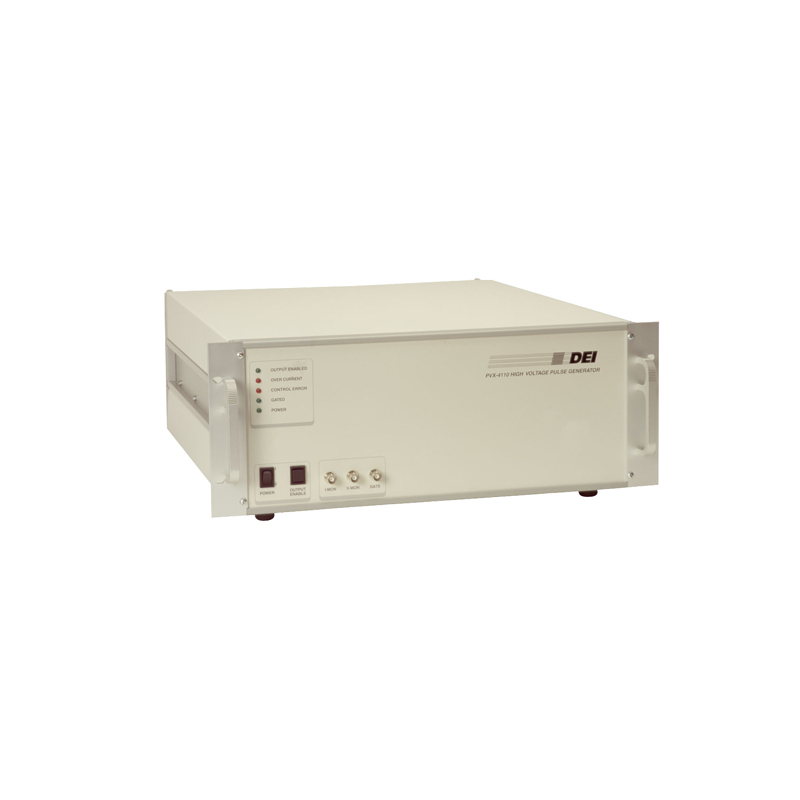

美國DEIPVX-4110脈沖發生器
詳細信息| 詢價留言品牌：美國DEI 加工定制：否 型號：PVX-4110 脈沖信號：- 脈沖寬度：＜200 納秒 電壓：- V 頻率：- Hz 適用范圍：- 最大平均功率：100W（VHigh + VLow） 標配輸出電纜：4 英尺 RG-11 電纜 適用范圍：- 最大平均功率：100W（VHigh + VLow） 美國DEI PVX-4110脈沖發生器,本產品可產生*高達 10000V 的高速高壓波形，針對高阻抗容性負載優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。現在熱賣中，如需購買，可通過客服熱線聯系我們！
美國DEI PVX-4110脈沖發生器產品簡介
PVX-4110 脈沖發生器可產生*高達 10000V 的高速高壓波形，針對高阻抗容性負載優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動。其堅固且多功能的設計，也可完美適配功率管柵極、普克爾盒、Q 開關、聲換能器、微通道板、光電倍增管和像增強器的脈沖或選通驅動。PVX-4110 卓越的脈沖保真度，能將所有搭載該設備的系統性能發揮至*優。
該設備可生成幅值 10000V 的輸出電壓脈沖，上升沿和下降沿時間均小于 60 納秒，向容性負載輸出的電壓脈沖平頂度極佳，可實現直流連續輸出。既能生成從地電位到 + 10000V 或從地電位到 - 10000V 的單端輸出脈沖，也可通過同時接入低壓電源（VLow）和高壓電源（VHigh），生成以偏離地電位的直流電壓為基準的脈沖。該直流偏置電壓范圍為 - 10000V 至 + 10000V，電源輸入電壓*大壓差≤10000V。
PVX-4110 需外接 TTL 門控信號、高壓直流電源，可按需接入直流偏置電源。輸出脈沖的寬度和頻率由門控信號控制，脈沖輸出電壓幅值由輸入直流電源的電壓幅值調節。
當輸入門控信號為高電平時，高壓電源（VHigh）與輸出端連通；當輸入門控信號為低電平時，低壓電源（VLow）與輸出端連通。因此，若對輸入門控信號進行邏輯反相處理，使設備未觸發脈沖時門控信號保持高電平，門控信號跳轉為低電平時低壓電源（VLow）接入輸出端，即可生成負向脈沖。
PVX-4110 前面板配備狀態指示 LED 燈，可實時監測發生器工作狀態；前面板的電壓和電流監測接口，能直接實時觀測輸出電壓和電流波形，無需外接高壓示波器探頭。
本脈沖發生器采用直接耦合、風冷式固態半橋（圖騰柱）設計，脈沖上升沿和下降沿速度一致，功耗低，且幾乎無過沖、下沖和振鈴現象。內置過流檢測與關斷電路，可有效保護設備，避免因負載或互連電纜出現電弧、短路造成損壞。控制與保護邏輯電路、輔助電源、儲能模塊及輸出網絡均集成于 PVX-4110 機身內部，可直接與負載連接，無需在脈沖發生器與負載之間增設串聯 / 并聯電阻、阻抗匹配網絡，也無需額外配置儲能模塊（電容組），相關功能均由設備內部集成實現。產品特性
脈沖輸出范圍：0 至 ±10000V
上升沿與下降沿時間：＜60 納秒
脈沖寬度：200 納秒至直流連續
專為偏轉板、柵極及其他容性負載驅動優化設計
具備電弧、短路及負載瞬態保護功能
配備電壓與電流監測輸出接口
應用場景
廣泛應用于飛行時間質譜儀、加速器的粒子束靜電調制，也適用于普克爾盒、Q 開關、光電倍增管、微通道板等器件的脈沖 / 選通驅動，同時可滿足功率管柵極、聲換能器等設備的高壓脈沖驅動需求。
PVX-4110脈沖發生器技術參數
輸入直流電壓（+VIN，VHigh）- 需用戶自備參數項 *大值 *小值 調節方式 脈沖輸出電壓 ±10000V（VHigh - VLow） 0V 由輸入電源電壓調節 脈沖上升 / 下降沿時間 —— ＜60 納秒（10%~90% 幅值） —— 脈沖寬度 直流連續 ＜200 納秒 由輸入門控信號控制 脈沖重復頻率（PRF） 10kHz 單脈沖 由輸入門控信號控制 *大平均功率 100W（VHigh + VLow） —— —— *大占空比 連續 —— —— 脈沖平頂跌落 ＜1% —— —— 過沖 / 下沖 ＜5% —— —— 脈沖抖動 ＜1 納秒（脈沖間） —— —— 輸出連接器 LEMO ERA.3S.415.CTL，后置面板 —— —— 標配輸出電纜 4 英尺 RG-11 電纜 —— ——
絕對*大值：+10000V
絕對*小值：-10000V
相對*大值：高于 VLow 電壓 10000V
連接器：LEMO ERA.3S.415.CTL，后置面板
輸入直流電壓（-VIN，VLow）- 需用戶自備（僅輸出偏置時使用）
絕對*大值：+10000V
絕對*小值：-10000V
連接器：LEMO ERA.3S.415.CTL，后置面板
輸入門控信號 - 需用戶自備
門控信號電平：+5V±1V，適配 50Ω 阻抗
連接器：BNC 接口，前置面板
電壓與電流監測接口
電壓監測：分壓比 2000:1，適配 1 兆歐阻抗，BNC 接口
電流監測：轉換比 10A/V，適配 50Ω 阻抗，BNC 接口
通用參數
輸入交流電源：90-240VAC，50/60Hz
外形尺寸：19 英寸寬 × 7.0 英寸高 × 21.5 英寸深（48.25cm × 17.8cm × 54.6cm）
重量：約 24 磅（11 千克）
-
-
